Førende producent af specialformede sømløse rør i rustfrit stål
Som en professionel producent i Kina,JILAIDAvil gerne give dig høj kvalitet Særligt formet sømløst rør i rustfrit stål, som er fremstillet ved den samme varmeekstruderingsproces som runde sømløse rør, men med en dyse og dorngeometri, der danner et ikke-cirkulært tværsnit i en enkelt passage. Metallet flyder plastisk ind i det formede mellemrum og antager kvadratiske, rektangulære, sekskantede, elliptiske, L-profiler, T-profiler eller helt tilpassede geometrier. Fordi hele tværsnittet er dannet i et kompressionsslag, er væggen kontinuerlig - ingen svejsning, ingen søm, ingen samling, der skal svækkes eller inspiceres.
Hvorfor et rør ikke altid er rundt
Et rundt rør er standard, fordi en cirkel er den form, der modstår indre tryk mest effektivt. Men ikke hvert rør bærer tryk. Nogle fører kølevæske hen over et serverrack. Nogle tjener som et strukturelt element, hvor flade monteringsflader betyder noget. Nogle erstatter en bearbejdet komponent, hvor tværsnittet skal passe til et hus eller en strømningskanal. I hvert af disse tilfælde har køberen ikke brug for et rundt rør - de har brug for en form, og de har brug for det sømløst, fordi en svejsesøm på en ikke-rund profil er endnu sværere at inspicere og mere tilbøjelig til at svigte end på et cirkulært rør.
JILAIDA driver ekstruderingsværktøjer til standard- og brugerdefinerede profiler i 304, 316, 310S, 2205 og høj-nikkel austenitiske kvaliteter. Det fabriks-direkte forhold betyder mere her end for runde rør, fordi en tilpasset profil ofte kræver ny fremstilling af matrice - og køberen skal tale med de mennesker, der faktisk designer og bearbejde matricen, ikke en handelsvirksomhed, der videresender beskeder.
Former og hvor de kommer fra
Tabellen nedenfor er ikke et katalog over alt, hvad vi nogensinde har produceret. Det er et kort over profilfamilierne, der går igen i vores produktionsplan, organiseret af den applikationslogik, der driver hver form.
|
Profil |
Typiske karakterer |
Vægkonfiguration |
Hvad formen opnår |
|
Firkantet (lige væg) |
304, 316, 2205 |
3-8 mm alle sider |
Arkitektonisk, strukturel, udstyrsindramning |
|
Rektangulær (lige væg) |
304, 316 |
3-6 mm |
Kabelbakker, ledning, varmevekslerskærme |
|
Firkantet (ulige væg) |
304, 316 |
3,3 mm x 3 sider + 13 mm bund |
AI datacenter væskekøling - direkte-til-chip kolde plader |
|
Sekskantet |
316, 2205 |
4-8 mm |
Fastgørelsesmateriale, sensorhuse, roterende tætninger |
|
Elliptisk |
304, 316 |
2-5 mm |
Lavprofil væskeledninger, medicinsk gas routing |
|
L-profil |
316L, 2205 |
4-10 mm |
Hjørneforstærkning, beslag, udskiftning af strukturel vinkel |
|
T-profil |
304, 316 |
4-8 mm |
Skillevæg, skillevæg, støtteskinne i tankens indre |
|
Brugerdefineret (til tegning) |
Enhver ekstruderbar kvalitet |
Per spec |
Køberdefineret geometri for proprietært udstyr |
De ligevæggede firkantede og rektangulære profiler er de mest ligetil - matricegabet er ensartet rundt om omkredsen, og metallet flyder symmetrisk. Ulige vægprofiler er mere krævende. Når den ene væg er væsentligt tykkere end de andre - 13 mm bunden versus 3,3 mm siderne i AI-kølerøret - skal metallet fylde et dybere hulrum på den ene side, mens det bevarer en tyndere væg andre steder. Dette kræver omhyggelig formdesign og forvarmningstemperaturfordeling for at forhindre ufuldstændig fyldning eller rivning ved tyndvægsovergangen.
AI Data Center Cooling Application
Efterspørgslen efterspecialformet sømløst rør i rustfrit stålændrede karakter i 2023. Før det var brugerdefinerede profiler nicheordrer til udstyrsproducenter – et pumpehus her, et sensorbeslag der. Så skete AI.
En moderne AI-træningsklynge trækker 130 til 250 kW pr. stativ, og effekttætheden er stigende. Luftkøling kan ikke følge med. Væskekøling er ikke længere valgfri - det er den eneste termiske styringsstrategi, der skaleres til gigawatt-skala AI-campusser. Kølevæsketilførselsrøret, der løber fra CDU (kølevæskefordelingsenhed) til koldpladen på hver GPU, skal være lækagefrit, korrosionsbestandigt og geometrisk præcist. En lækage inde i et serverrack fyldt med GPU'er er ikke en vedligeholdelsesbegivenhed - det er et kapitaltab.
Det er her, det firkantede rør med ulige vægge kommer ind i billedet. Den kolde plade, der sidder direkte på GPU-matricen, har brug for en flad, tyk base for termisk kontakt og tynde sidevægge for vægt- og flowoptimering. Vores standard produktionsprofil til denne applikation er 3,3 mm på tre sider og 13 mm på bunden, ekstruderet i 304 eller 316 sømløs. Den tykke base giver den termiske masse og monteringsflade; de tynde sider reducerer vægten og gør det muligt at klemme røret fast i stativstrukturen. En svejset ækvivalent ville have en søm langs bunden - præcis hvor den termiske kontakt opstår, og præcis hvor en lækage ville være katastrofal.
Til CDU-til-rack distributionsmanifolden leverer vi rektangulære sømløse rør i 304 og 316, der leder kølevæske gennem rackgangene. Disse er større profiler, typisk 50 mm x 25 mm med 3 mm væg, der bærer afkølet vand eller en glykolblanding ved 0,3 til 0,8 bar. Den sømløse konstruktion eliminerer risikoen for søm, der græder under langvarige vibrationer fra pumpecykler.
For hyperskala-implementeringer er køberen typisk et datacenter-EPC eller en væskekølesystemintegrator, ikke serverproducenten. De specificerer profilgeometrien, karakteren, den indvendige overfladeruhed (Ra under 1,6 mikrometer for kølevæskens renhed) og længden. RFQ inkluderer ofte en tegning med tolerancer på plus eller minus 0,1 mm på kritiske dimensioner. Kina-producenten Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. producerer til tegning og sender med en dimensionel inspektionsrapport, der kortlægger hver specificeret dimension.
Andre applikationer, der driver brugerdefinerede profiler
Ud over AI-køling tjener det specialformede sømløse rør i rustfrit stål applikationer, hvor tværsnittet skal udføre mekanisk arbejde, ikke kun indeholde væske:
Sekskantet rør til fastgørelseselementer og sensorapplikationer. De seks flade overflader giver skrueflader eller monteringsplaner. I 316 og 2205 er sekskantrør bearbejdet til koblingsmøtrikker og sensorhuse til offshore og kemisk service. Den sømløse konstruktion betyder, at boringen er koncentrisk med sekskantprofilen - et svejset rør ville have en asymmetrisk svejsesøm, der forstyrrer boringens geometri.
Elliptisk rør til lavprofilstrækning. Når en væskeledning skal passere gennem et smalt mellemrum mellem to komponenter, bærer et elliptisk rør det samme flowareal som et rundt rør med mindre diameter, men passer ind i en lavere profilhøjde. Anvendes i medicinske gasmanifolder, luft- og rumfartskanaler og kompakte varmevekslerbundter.
L- og T-profiler til strukturel udskiftning. I stedet for at svejse vinkeljern eller T-stang til en røroverflade, specificerer køber en ekstruderet L- eller T-profil i ét stykke. Den sømløse overgang mellem de to ben eliminerer spændingskoncentrationen ved rodradius af en svejset samling. Disse profiler vises i tankens indre, trykbeholdere og arkitektoniske understøtninger, hvor svejseinspektion er upraktisk.
Firkantet og rektangulær til arkitektonisk og strukturel brug. Udstyrsramme, transportørunderstøtninger, kabelstyring. I 304 er disse råvareprofiler - men sømløse firkantede rør i 2205 eller 310S tjener højspændings- eller højtemperaturstrukturelle applikationer, hvor en svejset søm ville være et startpunkt for træthed.
- View as

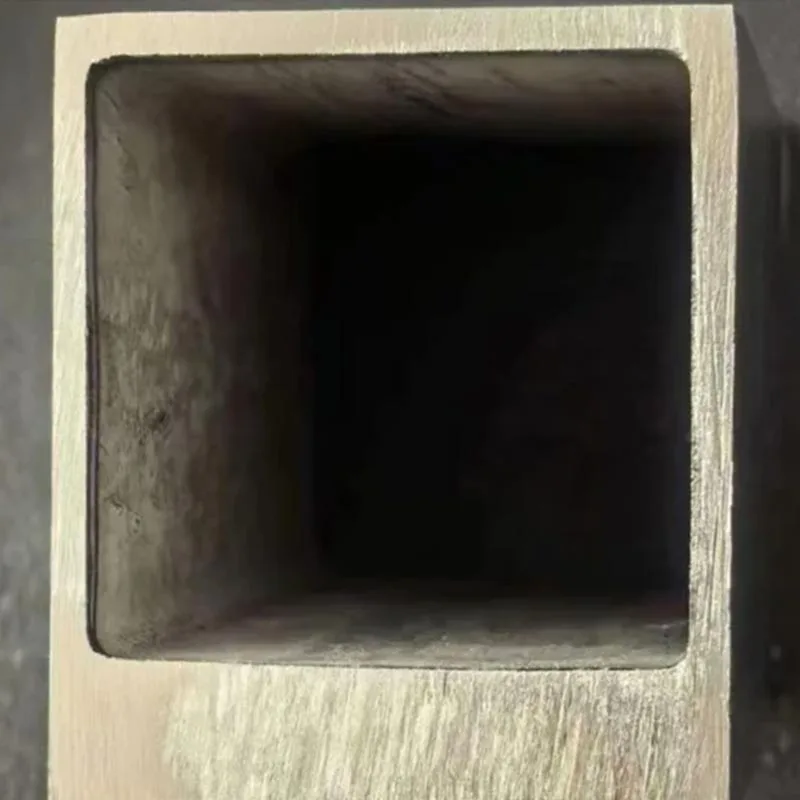

Datacenter væskekølingsrør
JILAIDA fabrikkens Data Center Liquid Cooling Pipes er ikke en enkelt SKU - fem flydende kølearkitekturer, der kører i produktionsdatacentre i dag, og hver stiller forskellige krav til røret. Koldpladesløjfer bærer deioniseret vand eller fortyndet glykol fra en manifold på rackniveau til kobberkoldplader på CPU- og GPU-pakker. Enfaset nedsænkning nedsænker serveren i dielektrisk væske; røret er den sekundære sløjfe, der trækker varme gennem en varmeveksler på stativsiden.
Firkantet ekstruderet rør i rustfrit stål
Ji lai da er en professionel Kina-producent af firkantet ekstruderet rør i rustfrit stål, der leverer sømløse varmeekstruderede firkantede rør med overlegen trykintegritet, termisk ydeevne og tilpassede tværsnit. I modsætning til svejste firkantede rør er disse rør dannet af en enkelt barre uden svejsesømme eller svage hjørner, hvilket sikrer højere styrke, bedre korrosionsbestandighed og fremragende dimensionsstabilitet. Tilgængelig i 304, 316, 310, 310S, 316L og andre austenitiske rustfri stålkvaliteter tilbyder vores fabrik skræddersyede løsninger, MTC-dokumentation og direkte engrosforsyning til globale industrielle købere.

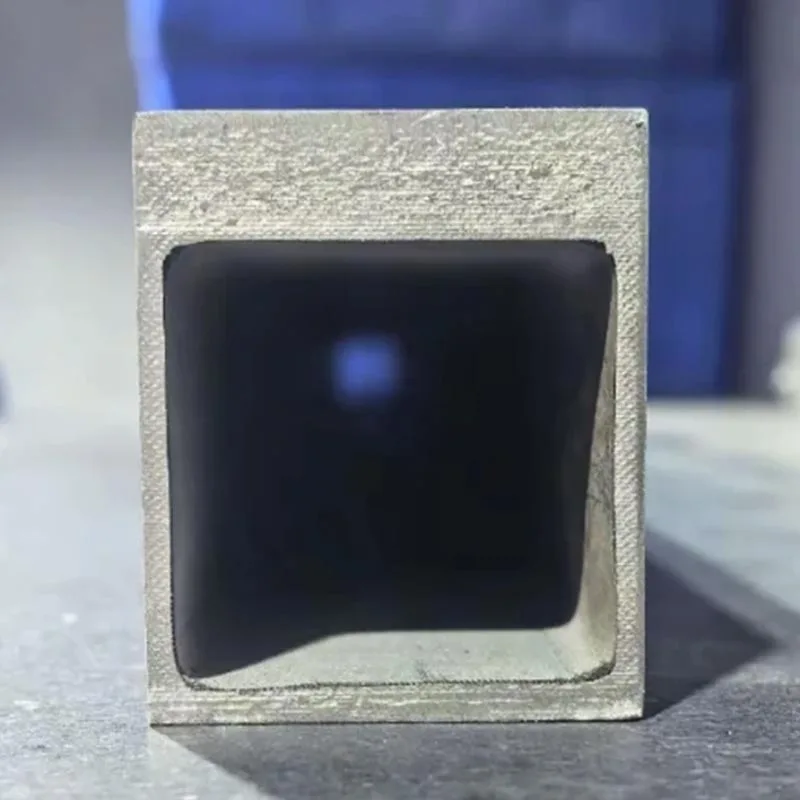

316 Ekstruderet Firkantrør
Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. fremstiller det 316 ekstruderede firkantede rør ved hjælp af varm ekstruderingsteknologi, hvilket giver en sømløs struktur i ét stykke uden svejsesømme. 316 rustfrit stål indeholder 2-3 % molybdæn, hvilket giver det mærkbart bedre modstandsdygtighed over for grubetæring og sprækkekorrosion end alternativer af 304-kvalitet. Det 316-ekstruderede firkantede rør fra Ji lai da er velegnet til saltvandseksponering, kemisk forarbejdning og ethvert miljø, hvor klorid-induceret korrosion er et problem - alt sammen til en pris, der er væsentligt lavere end nikkel-baserede legeringsrør.

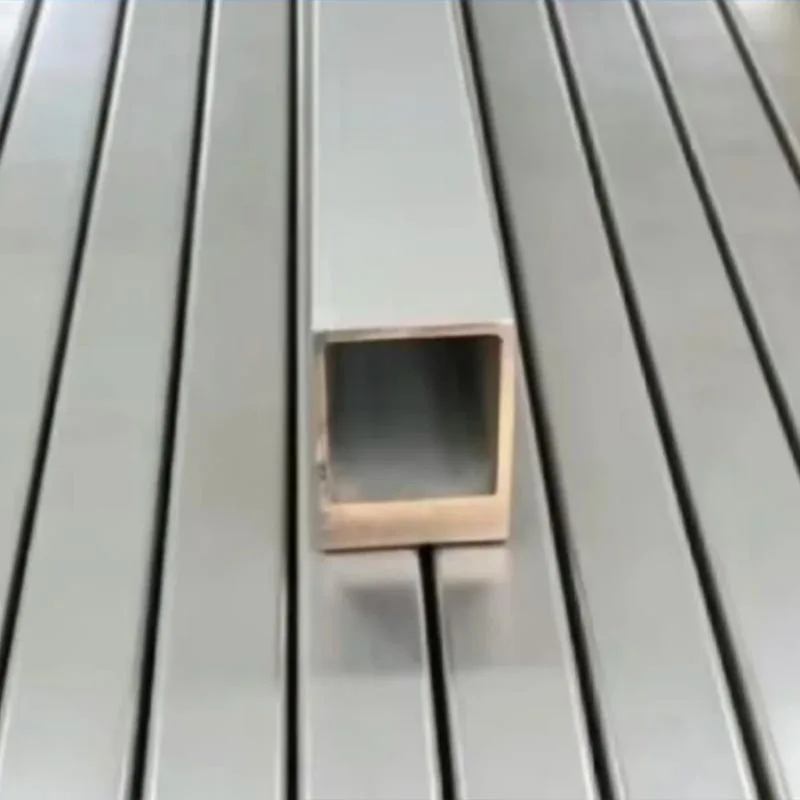

304 Ekstruderet Firkantrør
304 er det mest udbredte rustfri stål i verden - og det er der god grund til. Den leverer solid korrosionsbestandighed, god formbarhed og pålidelig mekanisk styrke til de laveste materialeomkostninger i den rustfrie familie. Det 304 ekstruderede firkantede rør fra Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. tager de samme fordele og former dem til en sømløs firkantet profil gennem varm ekstrudering, hvilket giver dig et rør i ét stykke uden svejsesømme til en pris, som nikkellegeringer og endda 316 ikke kan røre ved. Hvis dit projekt ikke står over for klorider eller ekstreme temperaturer, er 304 næsten altid det smarteste økonomiske valg.
AI væskekølet kølerør
AI væskekølet kølerør er en varmekstruderet sømløs formet profil designet til at føre kølevæske direkte mod de varmegenererende komponenter inde i AI træningsstativer - hvor et enkelt kabinet kan trække 100 kW og luftkøling ikke længere kan fjerne denne varmetæthed ved acceptable blæsereffekt eller akustiske niveauer. Røret har et uens væg-tværsnit: 3,3 mm på tre sider og 13 mm på varmesprederens flade, hvilket minimerer den termiske vejlængde, hvor det betyder mest.
Hvordan Die Design fungerer, og hvorfor det påvirker dit citat?
Når en køber sender en tegning til en tilpasset profil, er det første spørgsmål ikke "kan vi lave det." Det første spørgsmål er "kan metalstrømmen fylde denne form på én gang." Metal flyder under kompression langs vejen med mindst modstand. Et dybt, smalt hulrum i matricen - f.eks. AI-kølerørets 13 mm bundvæg - fyldes sidst og fyldes langsomst. Hvis forvarmningstemperaturen ikke er ensartet på tværs af emnet, vil den koldere side modstå strømning, og røret vil komme ud med en ufuldstændig fyldning på den tykke væg.
Vi adresserer dette gennem matricedesign: hulrumsgeometrien inkluderer tilspidsninger og overgangsradier, der styrer metalstrømmen. Induktionsvarmesystemet holder emnet ved smedningstemperatur inden for plus eller minus 15 grader. Og pressehastigheden er kalibreret til profilens fyldningskrav - langsommere for dybe hulrum, hurtigere for lavvandede, symmetriske former.
For en standardprofil (kvadratisk, rektangulær, sekskantet) har vi eksisterende værktøj og kan tilbyde tilbud med det samme. For en tilpasset profil tager fremstilling af ny matrice 15 til 20 arbejdsdage. Matriceprisen amortiseres til prisen pr. meter for produktionsordrer over 500 meter; for mindre ordrer pålægges et engangsgebyr for værktøj. Det er grunden til, at vi beder om den samlede mængde i RFQ'en - det afgør, om matriceomkostningerne fordeles over ordren eller opkræves separat.
Dimensioner og tolerancer
|
Parameter |
Standard profiler |
Custom Profiles |
|
Cross-Section |
10 x 10 mm til 80 x 80 mm |
Pr køber tegning |
|
Vægtykkelse |
2 til 10 mm |
2 til 13 mm (ulige væg tilgængelig) |
|
Længde |
3000 til 6000 mm |
3000 til 6000 mm |
|
Tværsnitstolerance |
+/- 0,3 mm |
+/- 0,1 mm (præcision), +/- 0,3 mm (standard) |
|
Vægtolerance |
+/- 10 % |
+/- 8 % (præcision), +/- 12 % (standard) |
|
Ligehed |
<= 2 mm pr. meter |
<= 1,5 mm pr. meter (præcision) |
|
Overflade |
Syltet, poleret eller blankglødet |
Per spec |
|
Hjørne radius |
1 til 3 mm (standard) |
Per tegning |
Præcisionstolerancer er specificeret af købere, der har brug for, at røret passer ind i et bearbejdet hus eller passer til en anden komponent uden mellemrum. Jo snævrere tolerance, jo langsommere produktionshastighed og jo højere omkostninger pr. meter. Til de fleste strukturelle og arkitektoniske applikationer er standardtolerance tilstrækkelig.
Materialer og korrosionsstrategi
Kvalitetsvalget for et specialformet sømløst rør i rustfrit stål følger samme logik som rundt rør, men med en ekstra overvejelse: applikationen kan kræve, at formen er et strukturelt element, ikke kun en væskebærer. I så fald har mekaniske egenskaber lige så stor betydning som korrosionsbestandighed.
304. Generelt formål. Arkitektonisk firkantrør, udstyrsramme, ikke-ætsende strukturel. Laveste omkostninger.
316 og 316L. Kloridholdige miljøer. Marineudstyr, kyststrukturer, AI-kølerør, hvor kølevæsken indeholder glykol eller hæmmet saltlage. 316L er specificeret, når profilen skal svejses til en større samling.
310S. Høj temperatur strukturel. Ovnramme, ovnstøtter, varmebehandlingsarmaturer. 25Cr-20Ni kemien holder oxidationsbestandighed til 1150 C.
2205 duplex. Når profilen skal bære mekanisk belastning i et kloridmiljø. Udbytte ved 450 MPa betyder, at sektionen kan være tyndere end 316L for den samme strukturelle kapacitet. Anvendes i offshore platforms strukturelle elementer og afsaltningsanlæg indvendigt.
Austenitisk høj-nikkel (Х20Н25 / 03Х20Н25). Profiler til kemisk udstyr på CIS-markedet, hvor moderat syreresistens er nødvendig til lavere omkostninger end nikkellegeringer. Den kulstoffattige variant forhindrer sensibilisering i profiler, der vil blive svejset nedstrøms.
Eftersyn og dokumentation
Hver forsendelse af specialformede sømløse rør i rustfrit stål fra Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. bærer EN 10204 3.1 MTC-standarden, med 3.2 tilgængelig på anmodning. Dokumentationspakken indeholder:
• Materialetestcertifikat (EN 10204 3.1 eller 3.2)
• Kemianalyserapport (fuld elementær scanning)
• Mekanisk testrapport (trækstyrke, udbytte, forlængelse, hårdhed)
• Dimensional inspektionsrapport (tværsnit, vægtykkelse, længde, rethed, hjørneradius)
• Visuel inspektion og overfladeinspektion
• Supplerende test, hvis specificeret: PMI, ultralyd, hydrostatisk
For AI-datacenterapplikationer anmoder købere ofte om en ekstra dimensionskortrapport, der sammenligner hver specificeret tegningsdimension med den målte værdi på et prøverør fra produktionskørslen. Vi producerer denne rapport uden ekstra omkostninger, når køberen leverer en tegning med toleranceforklaringer. ISO 9001 styrer kvalitetssystemet. SGS, BV og TUV inspektion tilgængelig.
Bestillingsproces
Send en anmodning med følgende:
1. Profilgeometri. For standardformer (firkantet, rektangulært, sekskantet), angiv dimensioner. For brugerdefinerede profiler vedhæft en tegning med tolerancer og hjørneradier.
2. Karakter og standard. UNS eller tilsvarende national standard. Angiv, om der er behov for dobbeltstandardcertificering.
3. Vægkonfiguration. Ens væg (angiv tykkelse) eller uens væg (angiv hver væg). For ulige væg, angiv hvilken væg der er den tykke, og hvilken retning den vender.
4. Længde og mængde. Total meter eller antal styk. For tilpassede profiler, der kræver nyt værktøj, er minimumsordre 300 kg eller 200 meter, alt efter hvad der er størst.
5. Overfladefinish. Syltet (standard), poleret (angiv Ra) eller blankglødet.
6. Dokumentation. EN 10204 3.1 eller 3.2. Liste over supplerende test. For AI-kølingsapplikationer skal du angive, om en dimensionskortrapport er påkrævet.
7. Leveringsbetingelser. FOB Shanghai, CIF til din havn eller DDP til din facilitet. Mellemøsten og indiske købere foretrækker typisk CIF; Sydøstasiatiske købere nominerer ofte deres egen speditør til FOB.
FAQ
Kan du lave en profil, der ikke er anført i tabellen?
Ja. Tabellen dækker tilbagevendende profiler. Vi har produceret U-kanaler, D-formede rør, multicelleprofiler og profiler med indvendige ribber. Send en tegning, så vurderer vi, om geometrien er ekstruderbar - hovedbegrænsningen er, om metallet kan fylde alle hulrum i matricen i et enkelt gennemløb uden at rive.
Hvad er leveringstiden for en tilpasset profil?
Eksisterende værktøj (standard firkantet, rektangulært, sekskantet): 3 til 4 uger. Ny fremstilling af matrice: tilføj 15 til 20 arbejdsdage. Efter den første produktionskørsel bruger efterfølgende ordrer den samme matrice, og leveringstiden falder til standardområdet. Vi beholder værktøj til gentagne ordrer uden lageromkostninger.
Kan man producere ulige vægprofiler i andre kvaliteter end 304 og 316?
Ja, men det smedebare vindue er strammere til 2205 og 310S. Den dybe hulrumsfyldning på en tyk væg kræver højere pressekraft og langsommere hastighed, og højlegerede kvaliteter modstår kraftigere strømning. Vi bekræfter gennemførligheden pr. tegning. Inconel 718 og C276 brugerdefinerede profiler er mulige, men kræver dedikeret kampagneplanlægning og længere leveringstid.
