Hvad gør 310S sømløse rør i rustfrit stål velegnet til højtemperaturapplikationer?

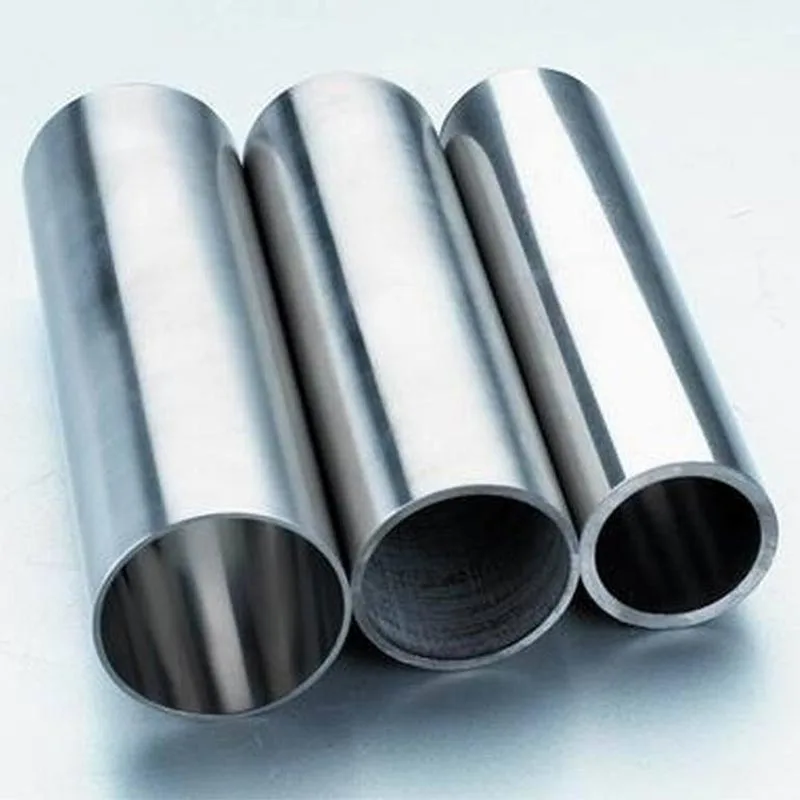

310S sømløse rør i rustfrit ståler designet til industrielle systemer, hvor forhøjet temperatur, oxidationsmodstand, sømløs konstruktion og materialestabilitet har betydning. Dens 310S-kvalitet kombinerer et højt krom- og nikkelindhold med en kulstoffattig sammensætning, hvilket gør den velegnet til udvalgte ovn-, varmebehandlings-, petrokemiske, forbrændings- og termiske komponenter. Nøglen til korrekt valg er ikke temperatur alene: serviceatmosfære, mekanisk belastning, termisk cykling, fremstillingsmetode, dimensioner og relevante specifikationer skal alle overvejes under ét.

1. Hvad er denne kvalitet og rørkonstruktion?

310S er et austenitisk rustfrit stål med lavt kulstofindhold udviklet til miljøer, hvor varmebestandighed er et stort materialekrav. I almindeligt anvendte betegnelser er karakteren identificeret som UNS S31008 og EN 1.4845. Dens kemi er kendetegnet ved høje chrom- og nikkelniveauer, mens kulstofgrænsen er kontrolleret til et lavere niveau end standard 310. Denne kombination giver karakteren en nyttig balance mellem oxidationsmodstand, forhøjet temperaturkapacitet og fremstillingsegnethed.

Rørkonstruktionen er lige så vigtig. Et sømløst rør er dannet uden en langsgående svejset samling. For krævende procesudstyr kan den kontinuerlige rørformede struktur være en vigtig del af designet, fordi ingeniøren ikke vælger et produkt med en langsgående svejsesøm, der løber langs tryk- eller procesgrænsen.

Produktsortimentet, der almindeligvis forbindes med denne kvalitet, omfatter industrielle rørformede komponenter til varmebehandlingsudstyr, kedler, varmegenvindingssystemer, petrokemisk udstyr, forbrændingssystemer og andre højtemperaturenheder. Det korrekte design afhænger dog af det komplette driftsmiljø snarere end klassenavnet i sig selv.

2. Hvordan påvirker materialesammensætningen ydeevnen?

Hovedårsagen til, at ingeniører vælger 310S til termisk service, er dens legeringskemi. Chrom og nikkel er til stede i niveauer væsentligt over dem, der findes i mange austenitiske rustfrie stål til generelle formål. Disse legeringselementer påvirker, hvordan stålet opfører sig, når det udsættes for varme, ilt og termiske cyklusser.

Chrom understøtter oxidationsbestandighed

Chrom fremmer dannelsen af ​​et beskyttende kromrigt oxidlag på ståloverfladen. I et oxiderende højtemperaturmiljø er denne beskyttende adfærd central for kvalitetens modstandsdygtighed over for afskalning og overfladenedbrydning. Det er en af ​​grundene til, at materialet overvejes til ovnkomponenter, forbrændingsrelaterede dele og andet udstyr, der udsættes for varme gasser.

Nikkel understøtter den austenitiske struktur

Nikkel hjælper med at stabilisere den austenitiske struktur og bidrager til kvalitetens ydeevne ved forhøjede temperaturer. Det høje nikkelindhold er også med til at adskille denne legering fra mere almindelige rustfrie kvaliteter, der primært er beregnet til generel industriel korrosionsbestandighed.

Lavt kulstofindhold ændrer fabrikationsadfærd

"S"-betegnelsen er vigtig, fordi den angiver den lavere kulstof-version af legeringen. Et maksimalt kulstofindhold på 0,08 % hjælper med at reducere chromcarbidudfældning sammenlignet med varianter med højere kulstof under svejsning og termisk eksponering. Denne egenskab kan være nyttig, når komponenter svejses, fremstilles eller udsættes for gentagen opvarmning.

• Højt kromindhold understøtter modstand mod oxidation og afskalning i passende højtemperaturatmosfærer.
• Højt nikkelindhold bidrager til den austenitiske struktur og stabilitet ved forhøjede temperaturer.
• Lavere kulstofindhold forbedrer kvalitetens egnethed til svejste og termisk behandlede komponenter.
• Den resulterende legering er især relevant, hvor temperaturmodstanden er vigtigere end den brede placering af kvaliteter som 304.

Disse fordele bør ikke tolkes som universel modstand mod ethvert højtemperaturmiljø. Svovlholdige gasser, karbureringsforhold, reducerende atmosfærer, smeltede materialer, mekaniske belastninger og termiske gradienter kan ændre materialets adfærd. God teknik starter derfor med at identificere den faktiske atmosfære og temperaturprofil.

3. Hvad sker der i højtemperaturservice?

Højtemperaturudstyr fungerer sjældent under en enkelt konstant tilstand. Et rør kan opvarmes gradvist, holdes ved en måltemperatur, udsættes for procesgasser, afkøles og genopvarmes mange gange. Materialets reaktion under denne komplette cyklus betyder mere end et enkelt temperaturtal.

Oxidation og afskalning

I oxiderende atmosfærer hjælper det høje kromniveau overfladen med at udvikle et beskyttende oxidlag. Dette er en af ​​de primære grunde til, at kvaliteten bruges til ovn- og varmebehandlingskomponenter. Efterhånden som temperaturen stiger, bliver oxidationen mere signifikant, så materialevalg skal tage højde for driftsatmosfæren og forventet eksponeringsvarighed i stedet for alene at stole på en nominel temperaturgrænse.

Termisk cykling

Gentagen opvarmning og afkøling introducerer termisk ekspansion og sammentrækning. Forskelle i temperatur mellem de indre og ydre overflader kan også give termiske gradienter og lokaliserede spændinger. For et rør, der bruges som en del af en ovn eller termisk bearbejdningsenhed, bør konstruktøren overveje vægtykkelse, fastholdelse, opvarmningshastighed, kølehastighed, støttearrangement og forbindelsesdesign sammen.

Mekanisk belastning ved temperatur

Forhøjet temperatur ændrer mekanisk adfærd. Styrke, krybemodstand og langvarig deformation bliver stadig vigtigere, efterhånden som driftstemperaturen stiger. Et rør, der bærer internt tryk, procesgasser eller mekaniske belastninger, bør derfor evalueres ved hjælp af designkoden og temperaturafhængige materialedata, der kræves til systemet.

En nyttig teknisk tilgang er at definere den maksimale driftstemperatur, normalt driftsområde, atmosfære, tryk eller mekanisk belastning, termisk cyklus, støttekonfiguration og forventede fremstillingstrin, før kvaliteten og dimensionerne bekræftes.

4. Hvorfor betyder sømløs konstruktion noget?

Den væsentligste forskel mellem sømløse og svejste rør er, hvordan den rørformede sektion er dannet. Sømløs produktion skaber røret uden en langsgående svejset søm, mens svejste produkter er afhængige af en formet strimmel eller pladesektion, der er forbundet langs sømmen.

Denne forskel gør ikke automatisk sømløse rør egnede til enhver applikation, men den kan være værdifuld, hvor kontinuerlig konstruktion foretrækkes af udstyrsdesigneren. Valget kan være drevet af trykkrav, geometri, procesforhold, kodekrav eller behovet for en sømløs rørform.

Kontinuerlig rørformet geometri

Fraværet af en langsgående svejsning forenkler produktgeometrien for design, der specifikt kræver sømløs konstruktion. Det undgår også behovet for at evaluere en langsgående svejsning som en del af rørets grundlæggende fremstillingsrute.

Velegnet til udvalgte højtemperaturopgaver

Ovnrør, termoelementbeskyttelsesrør, procesrør og andre rørformede komponenter kan drage fordel af en sømløs konstruktion, når specifikationen kræver det. Materialet og fremstillingsprocessen skal stadig overholde de relevante dimensions-, varmebehandlings-, test- og inspektionskrav.

Dimensioner forbliver kritiske

Sømløs konstruktion er kun en del af produktet. Ydre diameter, vægtykkelse, længde, endeforberedelse, rethed, overfladetilstand og dimensionstolerance har alle indflydelse på, om røret kan installeres i en rigtig samling.

• Bekræft, om designet specifikt kræver sømløs eller tillader svejset konstruktion.
• Bekræft den nødvendige ydre diameter og vægtykkelse før bestilling.
• Kontroller den endekonfiguration, der kræves til svejsning, fittings, understøtninger eller installation.
• Definer den påkrævede overfladetilstand, når oxidation, renhed eller nedstrøms fremstilling er vigtig.

5. Hvor er dette rør almindeligt anvendt?

Karakteren er især relevant for udstyr, der udsættes for forhøjede temperaturer og oxiderende atmosfærer. Dens anvendelser er derfor tæt forbundet med termisk behandling, varmegenerering, forbrænding og industrielle systemer, hvor almindelige rustfri stålkvaliteter muligvis ikke giver den ønskede højtemperaturkapacitet.

Ansøgningsmatchning bør komme før bestilling

Den samme kvalitet kan fungere forskelligt i to applikationer, fordi miljøet er forskelligt. Et ovnrør udsat for ren oxiderende luft svarer ikke til et rør, der udsættes for procesgasser indeholdende svovlforbindelser, kulstofrige gasser eller aggressive kondensater under nedlukning.

Ingeniører bør derfor definere den faktiske proces, før de vælger vægtykkelse eller afgiver en ordre. Vigtige input inkluderer kontinuerlig og spidstemperatur, atmosfæresammensætning, internt tryk, ekstern belastning, termisk cykling, forbindelsesdesign og forventede vedligeholdelsesforhold.

6. Hvordan bør ingeniører vælge den rigtige specifikation?

At vælge det rigtige produkt indebærer mere end at bekræfte legeringsnummeret. En teknisk komplet forespørgsel kombinerer normalt materialekvalitet, rørkonstruktion, dimensioner, længde, overfladetilstand, slutforberedelse, inspektionskrav og den gældende specifikation.

Start med servicebetingelser

Registrer den faktiske driftstemperatur i stedet for blot at angive "høj temperatur." En nyttig forespørgsel skelner mellem normal driftstemperatur, maksimal driftstemperatur, opstartstemperatur, nedlukningstemperatur og frekvensen af ​​termiske cyklusser.

Definer procesatmosfæren

Atmosfæren bliver ofte overset. Iltrige, neutrale, reducerende, karburerende, svovlholdige og forbrændingsmiljøer kan stille meget forskellige materialekrav. En karakter, der er passende i én atmosfære, er måske ikke det bedste valg i en anden.

Bekræft dimensionerne

Det refererede produktsortiment dækker ydre diametre fra 6 mm til 89 mm, vægtykkelser fra 3 mm til 30 mm og standardlængder fra 3000 mm til 10000 mm. Tilskæring til længde kan arrangeres i henhold til ordrekravet.

Brug ikke et temperaturtal som den eneste beslutning

Et materiale kan være i stand til at modstå oxidation ved en given temperatur, mens det stadig er uegnet til en bestemt mekanisk belastning eller kemisk atmosfære. Godt udvalg kombinerer derfor metallurgisk ydeevne med udstyrsdesign. Det endelige valg bør kontrolleres i forhold til den gældende tekniske kode, produktstandard og faktiske procesforhold.

7. Hvad skal man overveje under fremstillingen?

Det leverede rør er ofte kun udgangspunktet. Industrielle projekter kan kræve skæring, affasning, svejsning, bukning, montering af montering, overfladerensning eller samling i større ovn- og processtrukturer.

Klipning og længdeforberedelse

Klip-til-længde forberedelse kan reducere nedstrøms fabrikationsarbejde, når den færdige længde er kendt. Den endelige skæretolerance bør stadig være aftalt med projektkravet, således at den forberedte sektion passer til montagerækkefølgen.

Fasede ender

Fasede ender kan understøtte svejseforberedelse, når en stumpsvejset forbindelse er en del af samlingen. Affasningsgeometrien bør defineres før produktion, fordi forskellige fremstillingsprocedurer kan kræve forskellige endekonfigurationer.

Forberedelse af overfladen

Bejdsning og passivering kan bruges til at fjerne overfladeoxider og skabe en renere rustfri ståloverflade. Hvorvidt disse behandlinger er nødvendige afhænger af produktionsruten, fremstillingsrækkefølgen, krav til udseende og servicemiljø.

Svejseovervejelser

Lavt kulstofindhold er en af ​​de definerende egenskaber ved 310S. Under fremstilling bør svejseprocedure, valg af fyldstof, varmetilførsel, samlingsdesign og eftersvejsningsbehandling bestemmes i henhold til den gældende svejseprocedure og materialespecifikation i stedet for antaget ud fra legeringsnavnet.

1. Bekræft det nødvendige materiale og dimensioner før skæring eller formning.
2. Bekræft slutforberedelsen i forhold til den planlagte sammenføjningsproces.
3. Beskyt den rustfri overflade mod forurening under fremstilling og håndtering.
4. Brug en kvalificeret svejseprocedure, når svejset samling er påkrævet.
5. Efterse færdige dimensioner og overfladetilstand før montering.

For højtemperaturudstyr påvirker fabrikationskvaliteten serviceadfærden direkte. Lokal skade, forurening, dårlig montering, uhensigtsmæssige svejseprocedurer eller forkert vægtykkelse kan skabe problemer, selv når selve grundmaterialet er korrekt specificeret.

8. Hvilken inspektion og hvilke dokumenter betyder noget?

Sporbarhed bliver især vigtig, når rustfrit rør bruges i kedler, varmebehandlingssystemer, petrokemisk udstyr og andre konstruerede installationer. Dokumentationen skal gøre det muligt at matche det købte materiale med købsspecifikationen og den endelige ansøgning.

Materiale dokumentation

Afhængigt af ordren og gældende specifikation kan dokumentationen omfatte et materialetestcertifikat såsom EN 10204 3.1, kemiske sammensætningsregistre, mekaniske testresultater, oprindelsescertifikat, handelsfaktura og pakkeliste.

Testkrav

Den gældende rørspecifikation bestemmer, hvilke test der er obligatoriske, og hvilke der er yderligere krav. For austenitiske rustfrit stålrør omfattet af ASTM A312, for eksempel, omhandler specifikationen varmebehandling, mekanisk prøvning, ikke-destruktiv elektrisk prøvning eller hydrostatisk prøvning og andre krav. Købere bør identificere den styrende specifikation i stedet for at behandle alle inspektionskrav som universelle.

Inspektionsplanlægning

En klar inspektionsplan bør skelne mellem fabrikantens kvalitetskontrol, påkrævede standardtest, kundespecificerede inspektioner og valgfri tredjepartsverifikation. Dette forhindrer usikkerhed senere i købsprocessen.

• Verificer karakter- og varmeidentifikation i forhold til materialedokumentationen.
• Bekræft dimensioner og vægtykkelse i forhold til købsspecifikationen.
• Kontroller overfladens tilstand og slutforberedelse før forsendelse.
• Bekræft de påkrævede mekaniske og ikke-destruktive tests for den gældende specifikation.
• Hold dokumentationen sporbar til det leverede rør til installations- og vedligeholdelsesoptegnelser.

9. Hvordan er det sammenlignet med andre rustfri kvaliteter?

Materialesammenligning er nyttig, når applikationen potentielt kan betjenes af mere end én rustfri kvalitet. Formålet er ikke at erklære en enkelt kvalitet universelt overlegen, men at identificere hvilke materialeegenskaber, der stemmer overens med det faktiske miljø.

Sammenligningen viser, hvorfor karaktervalg bør være bundet til driftsbetingelser. En universalkvalitet kan være helt passende til et moderat industrielt miljø, mens en varmebestandig kvalitet bliver mere relevant, efterhånden som temperatur- og oxidationskravene stiger.

310S mod 310

Den mest direkte sammenligning er mellem 310S og standard 310-kvaliteten. Den væsentligste forskel er kulstofindholdet. Det lavere kulstofniveau i 310S hjælper med at reducere chromcarbidudfældning og kan gøre materialet mere velegnet til svejsede eller termisk behandlede samlinger.

310S mod 304

304 er et af de mest udbredte austenitiske rustfrie stål til generelle formål. Det er en stærk mulighed for mange ætsende og industrielle miljøer, men applikationer domineret af forhøjet temperatur og oxidationsbestandighed kan kræve en varmebestandig kvalitet af højere legering.

310S mod 321

321 bruger titanium stabilisering og vælges ofte, når denne stabiliseringsmekanisme er en vigtig del af designet. 310S er i stedet afhængig af sin høje chrom- og nikkelkemi og kontrollerede kulstofniveau for sin højtemperaturrolle. Serviceatmosfæren og temperaturområdet bør afgøre det endelige valg.

10. Ofte stillede spørgsmål

For industrielle projekter starter den mest pålidelige specifikation med driftsmiljøet og arbejder derefter tilbage til materialekvalitet, rørkonstruktion, dimensioner, fremstilling, inspektion og dokumentation. Denne tilgang hjælper med at sikre, at det valgte rustfri stålrør passer til det faktiske udstyr i stedet for at stole på et materialenavn alene.

Produktdimensioner, behandlingsmuligheder, inspektionsomfang og dokumentation skal bekræftes i forhold til den endelige købsspecifikation før produktion.
